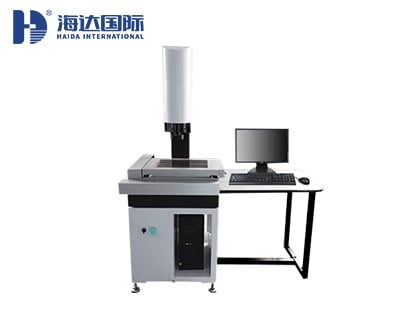

經濟型全自動影像測量儀

產品型號：
HD-U3020E
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

產品性能介紹

Product detail parameters

一、經濟型全自動影像測量儀應用行業：

海達儀器 HD-U3020E 經濟型全自動影像測量儀，廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

二、經濟型全自動影像測量儀儀器特點：

①穩定高剛性
采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性。
②高品質圖像
程控式3環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
1/3〃高分辨率彩色CCD 600TV線，確保高品質測量畫面。
③高精度
高精度玻璃光柵尺，分辨率為0.5μm讀數穩定可靠，精度高。
④可定制

可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。

三、經濟型全自動影像測量儀產品參數：

項目	HD-U3020E	HD-U4030E	HD-U5040E
測量行程（mm）	300200200	400300200	500400200
儀器重量（Kg）	300	320	350
測量精度（μm）	E（x，Y）:3+L/200 E（Z）:5+L/200 (L單位mm）
重復精度（μm）	3
玻璃承載（Kg）	30
放大倍率	光學放大倍率0.7~4.5X，影像放大24~156X （可擴展至12-312X）
光柵尺分辨率	玻璃光柵尺，分辨率0.5μm
CCD	1/3高分辨率彩色相機600TVL
傳動方式	臺灣精密級滾珠絲桿及導軌
運動控制	臺灣臺達，伺服電機
面光源	3區8環LED冷光源，亮度可調
輪廓光源	平行光路LED冷光源，亮度可調
測量軟件	自動測量軟件
操作方式	程序控制+搖桿
選購件	電腦、MCP測頭、自動變焦鏡頭、激光測頭
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC 220V/50Hz/10A
